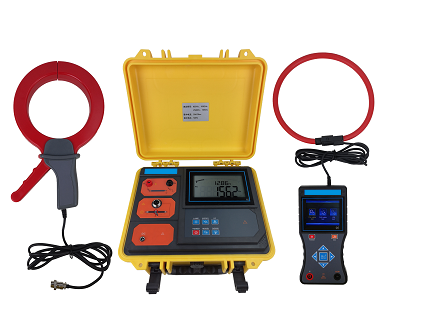

帶電電纜識別儀,又名電纜識別儀、多功能電纜識別儀、智能電纜識別儀,是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜,避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的,必須保證電纜兩端的雙重編號準確無誤,本儀器設計采用了PSK技術,結合精準算法。無論現場工作人員的記憶多么可靠,都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能,由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成。

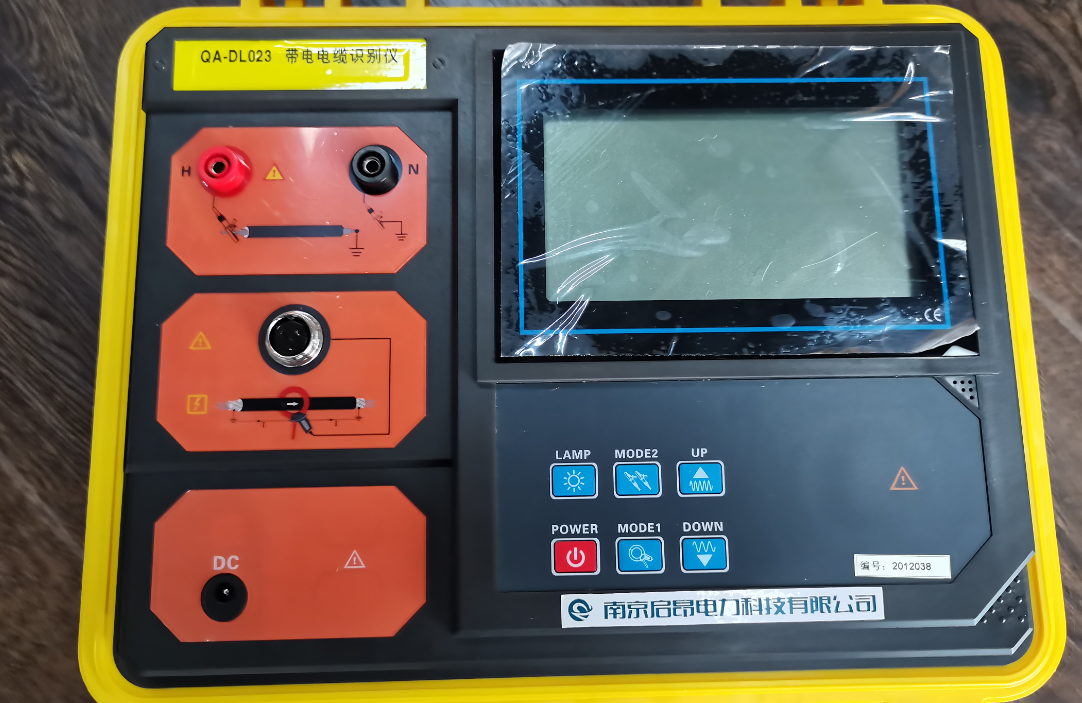

發射機:帶電電纜識別、停電電纜識別時發射信號給目標電纜,內置大功能率可充鋰電池,自動阻抗匹配,全自動保護。發射機采用一體化專用工具箱式設計,用聚丙烯塑膠作為原料,添加新型復合填充料一次注塑成形,密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越,其箱體能承受約200kg的壓力,主機超大LCD實時顯示剩余電池電量,白色背光、發射信號動態指示,一目了然。
發射鉗:帶電電纜識別時,發射鉗將發射機發出的信號耦合到目標電纜上,鉗口尺寸Φ120mm,發射鉗具有方向性,發射信號從發射鉗上箭頭指示方向流入。
帶電識別時:采用卡鉗耦合輸出脈沖電流,發射四種頻率:625Hz、1562Hz、2500Hz、10kHz,通過發射鉗耦合到目標電纜上(目標電纜為三芯帶鎧電纜),給電纜線芯注入復合脈沖電流信號,該脈沖電流在目標電纜周圍產生電磁場,供接收機和柔性電流鉗檢測和識別;因脈沖電流有方向性,所以檢測也具有方向性。
停電識別時:采用直連輸出脈沖電流,給電纜線芯注入脈沖編碼電流信號,該電流在目標電纜周圍產生電磁場,供接收機和柔性電流鉗檢測、解碼、識別;因電流有方向性,所以檢測也具有方向性。
接收機:為手持設備,3.5寸彩色液晶屏,內置高速微處理器,結合精準算法,對發射機的脈沖編碼電流信號進行識別并解碼,同時具有信號強度標定功能,顯示信號強度和檢測結果,精美直觀;彩色刻度條動態顯示,一目了然,電纜識別成功打√,非目標電纜打×,能快速自動識別目標電纜。
柔性電流鉗:為洛氏線圈,具有極佳的瞬態跟蹤能力,能快速識別發射機產生的脈沖編碼電流,適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm,可鉗Φ200mm以下的電纜,不必斷開被測線路,非接觸測量,安全快速。
